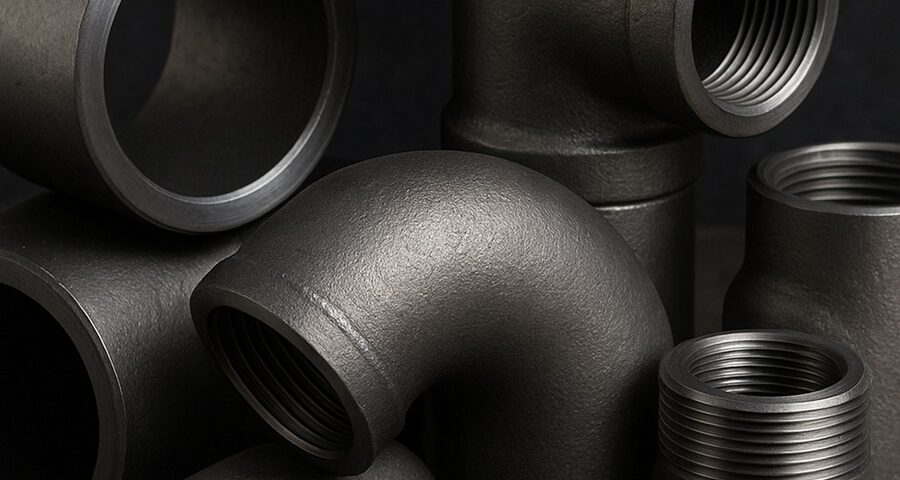

اتصالات جوشی و دندهای – معرفی، کاربردها و تفاوتهای کلیدی
اتصالات پایپینگ بخش حیاتی هر شبکهی انتقال سیال در صنایع نفت، گاز، پتروشیمی و نیروگاهی هستند. دو گروه رایج در این حوزه «اتصالات جوشی» (Butt-weld / Socket-weld) و «اتصالات دندهای» (Threaded) محسوب میشوند. در این مقاله، به شکل خلاصه، فنی و مستند به تعریف، انواع، مزایا و محدودیتهای هر کدام و معیارهای کلی انتخاب برای کاربردهای عمومی میپردازیم.
۱. اتصالات جوشی — ماهیت و انواع اصلی
اتصالات جوشی شامل گروههایی مانند Butt-weld (اتصال لببهلب) و Socket-weld (اتصال سرجوشی) هستند. در اتصالات لببهلب، دو لبهی لوله یا قطعه با یکدیگر مماس شده و سپس جوشکاری میشوند؛ این نوع اتصال معمولاً برای سایزهای بزرگ و خطوط فشار بالا بکار میرود و استانداردهای ابعادی و آزمون آن در اسناد فنی مانند ASME B16.9 تعریف شده است.
در اتصالات Socket-weld، لوله تا قسمتی داخل محفظهی اتصال قرار میگیرد و سپس حلقهی جوش اطراف آن زده میشود؛ این روش بیشتر برای سایزهای کوچک (معمولاً تا ۴ اینچ) و سیستمهایی با نیاز به اتصالات قوی و قابل اعتماد استفاده میشود.
مزایا (اتصالات جوشی)
- یکپارچگی ساختاری بالا: جوش مناسب میتواند تکیهگاهی همقد یا قویتر از خود لوله ایجاد کند، بنابراین برای فشار و دماهای بالا مناسب است.
- جریان داخلی یکنواختتر: نبود پیچ و تاب یا رزوه در مسیر جریان، باعث کاهش تلاطم و افت فشار میشود.
- دوام بلندمدت و تعمیرپذیری ساختاری: در صورت انجام تست و جوشکاری صحیح، عمر سرویس بالاتری ارائه میدهد.
محدودیتها (اتصالات جوشی)
- نیاز به نیروی کار و تجهیزات جوشکاری در محل نصب و زمانبری بیشتر نسبت به اتصالات مکانیکی.
- باز و بسته کردن و تعمیر سریع امکانپذیر نیست مگر اینکه برش و جوش مجدد انجام شود.
- در برخی کاربردها، نیاز به تستهای غیرمخرب (NDT) و بازرسیهای بیشتر وجود دارد تا از کیفیت جوش اطمینان حاصل شود.
۲. اتصالات دندهای — ماهیت و کاربردها
اتصالات دندهای بر پایهی اتصال مکانیکی رزوهای بین لوله و فیتینگ عمل میکنند؛ رزوهها میتوانند بهصورت NPT (مورد استفاده در آمریکا) یا BSP (رایج در اروپا و بسیاری کشورها) باشند که اشکال هندسی، زاویه و گام رزوهها متفاوت است و با هم سازگار نیستند. انتخاب نوع رزوه معمولاً تحت تأثیر مقررات و رویههای منطقهای انجام میشود.
مزایا (اتصالات دندهای)
- نصب و تعویض سریع و ساده بدون نیاز به جوشکاری یا تجهیزات سنگین.
- مناسب برای سیستمهای سایز کوچک و خطوط با فشار و دمای پایینتر، یا مکانهایی که نیاز به باز و بسته شدن مکرر است.
- در تعمیرات اضطراری یا تستهای موقت، گزینهی عملی و اقتصادی است.
محدودیتها (اتصالات دندهای)
- مقاومت کمتر در برابر فشار و ارتعاش نسبت به اتصالات جوشی؛ با گذشت زمان و تحت شرایط ارتعاش یا تغییرات دما، احتمال شل شدن رزوهها افزایش مییابد.
- برای سایزهای بزرگ و کاربردهای با فشار و دمای بالا مناسب نیستند.
- بسته به نوع رزوه و نشتپذیری ممکن است نیاز به آببندی با مواد تکمیلی (نخ یا نوار آببندی) باشد.
۳. مقایسهی کاربردی — چه زمانی از کدام استفاده میشود؟
- فشار/دما بالا و پروژههای بلندمدت صنعتی: اتصالات جوشی (خصوصاً Butt-weld) انتخاب متداول است؛ برای خطوط اصلی و فرآیندی پالایشگاه، پتروشیمی و نیروگاه کاربرد دارد.
- خطوط فرعی، تجهیزات کمفشار یا اجزاء قابل سرویس سریع: اتصالات دندهای مناسبترند زیرا نصب و نگهداری سادهتری ارائه میدهند.
- سایز کوچک (معمولاً ≤ 4 اینچ): Socket-weld میتواند میانحلهای بین دندهای و Butt-weld باشد، مخصوصاً در سیستمهایی که نیاز به مقاومت بالاتر دارند اما کار در فضای محدود انجام میشود.
۴. استانداردها و نکات فنی کوتاه
- ASME B16.9 مرجع استاندارد برای ابعاد و مشخصههای فیتینگهای لببهلب است و ملاک طراحی و خرید در صنایع فرآیندی به شمار میرود.
- ASME B16.11 بارها برای فیتینگهای Socket-weld و Forged fittings بهکار میرود و طبقهبندیهای ابعادی و آزمون را شرح میدهد.
- در زمینه رزوهها، تشخیص NPT از BSP و تطبیق با مقررات منطقهای اهمیت دارد تا از سازگاری و ایمنی اتصال اطمینان حاصل شود.
۵. جمعبندی — نکات کلیدی برای اطلاع عموم
اتصال مناسب، تابع نیاز فنی سیستم، رده فشار و دما، قابلیت سرویسدهی و شرایط اجرایی است. اتصالات جوشی برای کاربردهای سنگین و دائمی و اتصالات دندهای برای موارد سریع، موقت یا کمفشار مناسباند. انتخاب صحیح براساس استانداردهای مرجع و شرایط پروژه، ریسک نشتی و توقف را کاهش میدهد و ایمنی سیستم را تضمین میکند. برای خوانندگان علاقهمند، شناخت تفاوتهای پایهای، استانداردهای مرتبط و محدودهی کاربرد هر نوع اتصال کمک میکند تا اطلاعات فنی پایه را داشته باشند و در گفتگو با مهندسان و پیمانکاران، پرسشهای فنی و کاربردیتری مطرح کنند.
