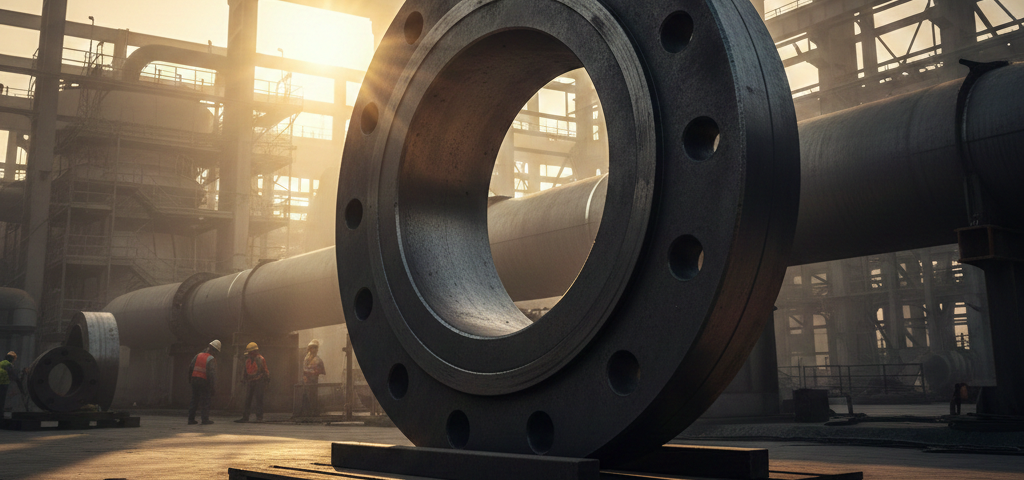

چالشهای تأمین فلنجهای با قطر بالا و کلاس فشاری سنگین در پروژههای نیروگاهی
تحلیل تطبیقی استانداردهای ASME B16.47 Series A & B در خطوط انتقال
در مهندسی پایپینگ نیروگاهی، مدیریت سیالات در دما و فشار بالا نیازمند تجهیزاتی است که فراتر از استانداردهای عمومی)مانند ASME B16.5 ( عمل کنند. زمانی که قطر خطوط از ۲۴ اینچ فراتر میرود، فلنجها وارد فاز جدیدی از محاسبات مکانیکی و متالورژیکی میشوند. در این ابعاد، کوچکترین خطا در انتخاب «سری» (Series) یا گرید متریال، میتواند منجر به شکست فاجعهبار در سیستمهای بخار Main Steam یا خطوط Feedwater شود.
۱. عبور از مرز ۲۴ اینچ: چرا ASME B16.5 کافی نیست؟
استاندارد مرجع ASME B16.5 تنها تا سایز ۲۴ اینچ را پوشش میدهد. در پروژههای بزرگ نیروگاهی و پتروشیمی که با دبی بالایی از سیال سروکار داریم، نیاز به خطوط ۳۰، ۳۶، ۴۸ و حتی ۶۰ اینچ امری بدیهی است. اینجاست که استاندارد ASME B16.47 وارد عمل میشود.
چالش اصلی در این ابعاد، «صلبیت» (Rigidity) فلنج است. با افزایش قطر، گشتاور لازم برای آببندی گسکت بهشدت افزایش مییابد و توزیع تنش در بدنه فلنج پیچیدهتر میشود. تأمینکنندهای مانند گروه شاندن، بهخوبی آگاه است که در این ابعاد، بحث فقط فروش یک قطعه فولادی نیست، بلکه تضمین یکپارچگی مکانیکی (Mechanical Integrity) کل سیستم است.
۲. دوئل فنی: Series A (MSS SP-44) در مقابل Series B (API 605)
بزرگترین چالش در زمان استعلام و خرید فلنجهای با قطر بالا، عدم درک تفاوت میان Series A و Series B است. این دو سری با هم «اینترچنجبل» (قابل تعویض) نیستند؛ یعنی سوراخکاری و ابعاد خارجی آنها کاملاً متفاوت است.
- Series A (General Purpose): این فلنجها ضخیمتر، سنگینتر و دارای تعداد پیچهای کمتر اما با قطر بزرگتر هستند. این سری برای تحمل بارهای خارجی (External Loads) طراحی شده و صلبیت بسیار بالایی دارد. در نیروگاهها، جاهایی که لرزش توربین یا انبساط حرارتی لولهها زیاد است، انتخاب اول معمولاً Series A است.
- Series B (Compact Design): این سری برای کاربردهای عمومیتر طراحی شده است. فلنجهای سری B نازکتر و سبکتر هستند و تعداد پیچهای بیشتری با قطر کمتر دارند. از نظر اقتصادی، سری B ارزانتر است، اما در برابر گشتاورهای خمشی و بارهای خارجی ضعیفتر عمل میکند.
نکته کلیدی برای کارفرما: استفاده از سری B ممکن است در نگاه اول هزینههای خرید کالا (CAPEX) را کاهش دهد، اما به دلیل نیاز به دقت بسیار بالا در تراز کردن (Alignment) و حساسیت به بارهای محیطی، هزینههای نگهداری (OPEX) را در بلندمدت افزایش میدهد.
۳. متالورژی و انتخاب گرید در شرایط فشار سنگین
در پروژههای نیروگاهی، فشار سنگین معمولاً با دمای بالا همراه است. فلنجهای کربن استیل معمولی)مانند ASTM A105 ( در دماهای بالای ۴۲۵ درجه سانتیگراد دچار پدیده “Graphitization” میشوند. در این شرایط، تأمینکننده باید به سمت لولهها و فلنجهای آلیاژی برود:
- ASTM A182 F11/F22: برای خطوط بخار با دمای متوسط.
- ASTM A182 F91: برای نیروگاههای فوق بحرانی (Supercritical) که دما و فشار در بیشترین حد ممکن است.
چالش تأمین در اینجا، یافتن مواد اولیهای (Forging Logos) است که تستهای ضربه و آنالیز شیمیایی دقیق را مطابق با استاندارد سختگیرانه نیروگاهی پاس کنند. گروه شاندن به عنوان استاکیست، با کنترل دقیق “Heat Number” و ارائه گواهینامه نوع ۳.۱ )طبق EN 10204 (، این ریسک را برای کارفرمایان به صفر میرساند.
۴. چالشهای لجستیک و کنترل کیفیت (QC)
تأمین فلنج ۶۰ اینچی کلاس ۶۰۰ یا ۹۰۰، یک عملیات لجستیکی است. وزن این قطعات گاهی به چندین تن میرسد. در مرحله بازرسی، موارد زیر حیاتی هستند:
- بررسی سطح نهایی (Surface Finish): نوع شیارهای روی صورت فلنج (Serrated or Smooth) باید دقیقاً با نوع گسکت مثلاً Spiral Wound یا RTJ همخوانی داشته باشد. کوچکترین خط و خش روی فیس فلنج در این ابعاد، یعنی نشتی حتمی.
- تستهای غیرمخرب (NDT): در کلاسهای فشاری سنگین، تست Ultrasonic (UT) و Magnetic Particle (MT) بر روی قسمت “Hub” فلنج ضروری است تا از عدم وجود ترکهای ناشی از فورجینگ اطمینان حاصل شود.
۵. تحلیل اقتصادی: خرید هوشمندانه یا خرید ارزان؟
در پروژههای EPC نیروگاهی، تأخیر در تحویل یک جفت فلنج خاص میتواند کل خط لوله را متوقف کند. چالش اصلی کارفرمایان، یافتن تأمینکنندهای است که علاوه بر دانش فنی، «موجودی کالا» (Stock) داشته باشد. خرید فلنجهای با قطر بالا از بازارهای واسطهای که ردیابی متریال (Traceability) در آنها ضعیف است، ریسک نصب تجهیزات تقلبی یا با ریختهگری ضعیف را بهشدت افزایش میدهد. فلنجی که تحت فشار کلاس ۱۵۰۰ تغییر شکل دهد، خسارتی به بار میآورد که ۱۰ برابر قیمت خود قطعه است.
جمعبندی و نتیجهگیری
انتخاب و تأمین فلنجهای با قطر بالا در پروژههای نیروگاهی، یک تصمیم استراتژیک است که بر ایمنی و طول عمر کل واحد تأثیر میگذارد.
- اگر صلبیت و مقاومت در برابر بارهای خارجی اولویت است، Series A انتخاب بیجایگزین است.
- اگر محدودیت فضا و بودجه در خطوط کمریسکتر مطرح است، Series B میتواند گزینه مناسبی باشد. اما فراتر از استانداردها، اطمینان از اصالت کالا، تطابق دقیق گرید آلیاژی با نیاز پروژه و بررسی سوابق کیفی سازنده، سه ضلعی موفقیت در زنجیره تأمین پروژههای نیروگاهی است. گروه شاندن با درک این حساسیتها، نه تنها به عنوان یک فروشنده، بلکه به عنوان یک مشاور فنی در کنار پروژههای عظیم ملی ایستاده است تا جریان انرژی در رگهای صنعت کشور با ایمنی کامل برقرار باشد.
نوشته شده توسط واحد بازاریابی و توسعه برند شرکت شاندن تهران
تأمینکننده تخصصی تجهیزات پایپینگ و صنعتی – بیش از ۲۰ سال سابقه
